Composición Grupos normalizados Serie AFU12 MD
con bomba en hierro fundido. ELÉCTRICA + JOCKEY
Tecnología Japonesa desde 1912
Grupos Contra Incendios
www.ebara.es
UNE 23-500-2012 (ANEXO C)
Nº
Denominación
Cant.
1
Bancada
1
2
Bomba Principal
1
5
Motor eléctrico
1
8
Válvula de retención Bomba Principal
1
10
Válvula de corte Bomba Principal
1
11
Bomba Jockey
1
12
Válvula de retención Bomba Jockey
1
13
Válvula de corte Bomba Jockey
1
Nº
Denominación
Cant.
14
Colector impulsión
1
15
Cuadro eléctrico
1
16
Válvula de corte depósito
1
17
Depósito hidroneumático
1
19
Manómetro
2
20
Válvula de corte presostatos
1
21
Presostatos
2
24
Válvula de seguridad
1
EBARA se reserva el derecho de introducir modificaciones sin previo aviso
AFU12
MD 32-250 / 9,2 EJ
MD 32-250/9,2
9,2
CVM A/15
1,1
20/10
50
1 1/4”
2”
220
400
-
150
770
-
570
-
-
65
210
840
1.360
AFU12 MD 32-250 / 11 EJ
MD 32-250/11
11
CVM A/18
1,3
20/10
50
1 1/4”
2”
220
400
-
150
770
-
570
-
-
65
210
840
1.360
GRUPOS C.I. CON BOMBA MONOBLOC

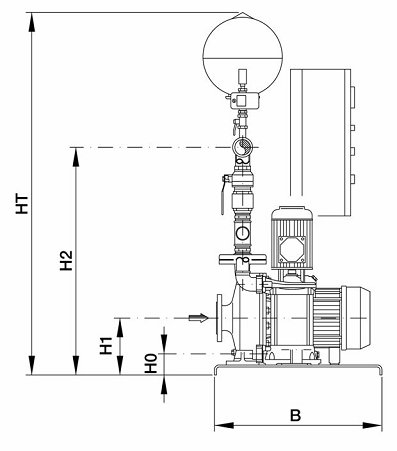

TABLA DE DIMENSIONES DE GRUPOS AF-MD
BANCADA
ALTURA
Bomba
Principal
Modelo
Grupo
kW
Bomba
Jockey
kW
Dep
Lt/Bar
D
Asp
B.Ppal.
D
Asp
B.Joc.
D
Imp
C
D
D
1
E
F
A
B
HB
HA
H0
H1
H2
HT
15
5
1
10
8
2
D. Asp
21
20
19
D. Imp
17
16
14
13
12
11
24
