INSTALACIÓN
Tecnología Japonesa desde 1912
Grupos Contra Incendios
www.ebara.es
NFPA 20
86

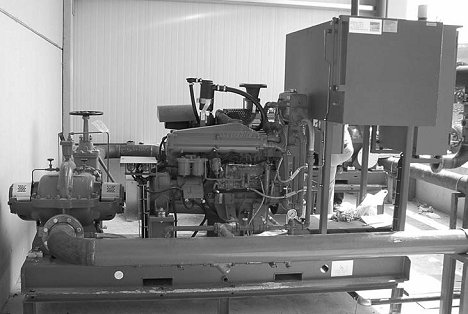

Bajo demanda, EBARA puede suministrar diversas
configuraciones de grupos acordes a
NFPA 20 y/o aprobados FM, Listados UL.
1.- T
anque de aspiración.
2.- Codo de entrada y placa vórtex cuadrada de acero con
dimensiones por lo menos al doble del diámetro de la
tubería de aspiración. La distancia arriba del fondo del
tanque es la mitad del diámetro de la tubería de
aspiración con mínimo 6” (152 mm).
3.- Tubería de aspiración.
4.- Carcasa a prueba de congelación.
5.- Acople flexible para alivio de esfuerzo.
6.- Válvula de compuerta OS&Y
.
7.- Reductor excéntrico.
8.- Manómetro de aspiración.
9.- Bomba contra incendio horizontal de cámara partida.
10.- Eliminador de aire automático.
11.- Manómetro de descarga.
12.- Te reductora de descarga.
13.- Válvula check de descarga.
14.- Válvula de alivio (si se requiere).
15.- Tubería de suministro para sistema de protección
contra incendio.
16.- Válvula de drenaje.
17.- Ramificación de válvulas de mangueras con válvulas.
18.- Soportes de tubería.
19.- Válvula de compuerta indicadora o mariposa.
