ELECTROBOMBA CENTRIFUGA BASADA EN DIN-24255
CON SOPORTE REFORZADO
Tecnología Japonesa desde 1912
Grupos Contra Incendios
www.ebara.es
ENI
MOTORES
• Motor trifásico eficiencia
IE2 / IE3
a partir de 0,75 kW.
•
Según necesidades
OPCIONES
Otras ejecuciones, bajo demanda.
Electrobomba centrífuga basada en DIN-24255 (con soporte reforzado) de un escalón y de una
entrada. Cuerpo en espiral con patas de apoyo fundidas conjuntamente con el cuerpo y soporte
cojinete con pata de apoyo (forma construcción de proceso). Boca de aspiración axial y boca de
impulsión radial hacia arriba. Rodete radial cerrado y dispuesto en voladizo. Compensación hidráulica
mediante orificios de descarga en el impulsor. Soporte con rodamientos de bolas lubricados de por
vida. Estanqueidad del eje mediante cierre mecánico según DIN 24960 (opcional empaquetadura).
Adecuada para equipos contra incendios.

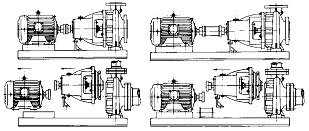

MONTAJE
Sin espaciador
Con espaciador
DATOS TÉCNICOS
Gama:
Tamaño nominal de bocas. DN:
Velocidad máxima:
Fluidos:
Características:
Temperatura máxima:
Máxima presión de trabajo:
Materiales estándar:
Cuerpo de impulsión:
Impulsor:
Eje:
Casquillo cierre:
Rodamientos:
Tipo / engrase:
Accionamiento:
Motor:
Estanqueidad:
Cierre mecánico / Empaquetadura
Estándar
Impulsión: 100 - 150
Aspiración: 125 - 200
3.600 r.p.m.
Líquidos limpios
120ºC
16 bar
Fundición GG25
Fundición GG25 / Bronce G-CuSn10
C45E - 1.1191
AISI 316 - 1.4401
Rodamiento de bolas engrasados de por vida.
Eléctrico, explosión, turbina de vapor.
