Composición estándar Grupo AFU 3M ELÉCTRICA + ELÉCTRICA + JOCKEY
Tecnología Japonesa desde 1912
Grupos Contra Incendios
www.ebara.es
UNE 23-500-90
EBARA se reserva el derecho de introducir modificaciones sin previo aviso.
Nº
Denominación
Cant.
1
Bancada
1
2
Bomba Principal
2
5
Motor eléctrico
2
8
Válvula de retención Bomba Principal
2
10
Válvula de corte Bomba Principal
2
11
Bomba Jockey
1
12
Válvula de retención Bomba Jockey
1
13
Válvula de corte Bomba Jockey
1
Nº
Denominación
Cant.
14
Colector impulsión
1
15
Cuadro eléctrico
1
16
Válvula de corte depósito
1
17
Depósito hidroneumático
1
19
Manómetro
3
20
Válvula de corte presostatos
1
21
Presostatos
3
24
Válvula de seguridad
2
19
15
5
1
17
21
24
12
11
13
16
20
10
8
2
14
D. Asp
D. Imp
3M40-200/5,5
5,5
CVM A/10
0,75
24/8
65
1"1/4
2"1/2
250
400
400
250
1300
115
700
–
–
115
240
1035
1630
3M 40-200/7,5
7,5
CVM A/12
0,9
24/8
65
1"1/4
2"1/2
250
400
400
250
1300
115
700
–
–
115
240
1035
1630
3M 40-200/11
11
CVM A/15
1,1
20/10
65
1"1/4
2"1/2
250
400
400
250
1300
120
800
–
–
135
260
1055
1670
3M 50-200/9,2
9,2
CVM A/12
0,9
24/8
65
1"1/4
3"
250
400
400
250
1300
120
800
–
–
135
260
1170
1770
3M 50-200/11
11
CVM A/12
0,9
24/8
65
1"1/4
3"
250
400
400
250
1300
120
800
–
–
135
260
1170
1770
3M 50-200/15
15
CVM A/15
1,1
20/10
65
1"1/4
3"
250
400
400
250
1300
120
800
–
–
135
260
1170
1790
3M 65-160/15
15
CVM A/10
0,75
24/8
80
1"1/4
4"
250
400
400
250
1300
130
900
–
–
135
260
1170
1795
3M 65-200/18,5
18,5
CVM A/12
0,9
24/8
80
1"1/4
4"
250
400
400
250
1300
130
900
–
–
135
280
1215
1840
3M 65-200/22
22
CVM A/15
1,1
20/10
80
1"1/4
4"
250
400
400
250
1300
130
900
–
–
135
280
1215
1865
GRUPOS C.I. CON BOMBA MONOBLOC

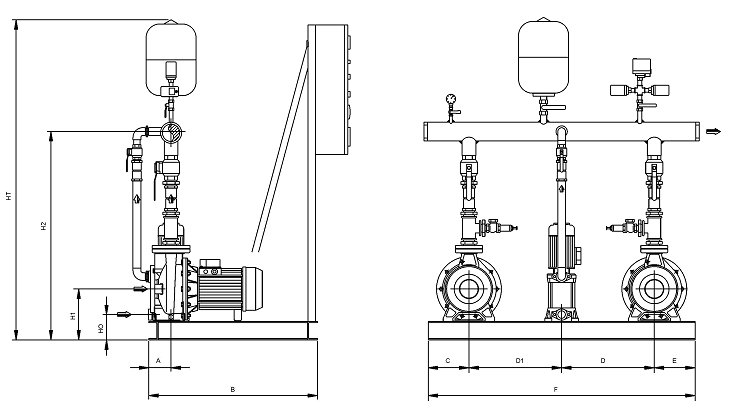

TABLA DE DIMENSIONES DE GRUPOS AFU-3M EEJ
BANCADA
ALTURA
Bomba
Principal
kW
Bomba
Jockey
kW
Dep
Lt/Bar
D
Asp
B.Ppal.
D
Asp
B.Joc.
D
Imp
C
D
D
1
E
F
A
B
HB
HA
H0
H1
H2
HT
