CONFIGURACIONES ESTÁNDAR
Caudal = 12 m
3
/h / H. manométrica = 60 - 65 - 70 m.c.a.
Tecnología Japonesa desde 1912
Grupos Contra Incendios
www.ebara.es
FIRE TANK COMPACT
DEPOSITO + GRUPO ELÉCTRICO
Grupo
AFU MD 32-250/9,2 EJ
(Serie
AQUAFIRE) según
UNE 23.500-90
com-
puesto por:
-
Bomba Jockey
CVM A/15
,
1,5 CV
a
2.850 rpm. 400 V. 50Hz.
-
Bomba principal eléctrica
MD 32-
250/9,2
. Motor
12,5 CV
a 2.900 rpm.
3x400 V. 50 Hz.
-
Calderín de membrana 20 litros a 10
Kg/cm
2
.
-
Colector DN50 con válvulas.
-
Caudalimetro 2” rango 33 m
3
/h.
Prestaciones de las bombas
Bombas principales
-
Caudal: 12,0 m
3
/h
-
Altura: 70 m.c.a.
-
P
. UNE sobrecarga (140, 70) Q=16,8 m
3
/h.
H=49 m.c.a.
Bomba Jockey
-
Caudal 1,8 m
3
/h
-
Altura 75 m.c.a.
DEPOSITO + GRUPO DIESEL
Grupo
AFU M540 AM2 DJ
(Serie AQUAFI-
RE) según
UNE 23.500-90
compuesto por:
-
Bomba Jockey
CVM A/15
,
1,5 CV
a
2.850 rpm. 400 V. 50Hz.
-
Bomba principal diesel de
11,2 CV
.
-
Calderín de membrana 20 litros a 10
Kg/cm
2
.
-
Colector DN50 con válvulas.
-
Caudalímetro 2” rango 33 m
3
/h.
Prestaciones de las bombas
Bomba principal
-
Caudal 12,0 m
3
/h
-
Altura 70 m.c.a.
-
P
. UNE sobrecarga (140, 70) Q=16,8 m
3
/h
H=49 m.c.a
Bomba Jockey
-
Caudal 1,8 m
3
/h
-
Altura 75 m.c.a.
DEP
. + GRUPO ELÉCTRICO + DIESEL
Grupo
AFU MD 32-250/9,2 EDJ
(Serie
AQUAFIRE) según
UNE 23.500-90
com-
puesto por:
-
Bomba Jockey
CVM A/15
,
1,5 CV
a
2.850 rpm. 400 V. 50Hz.
-
Bomba diesel de
11,2 CV
.
-
Bomba principal eléctrica
MD 32-250/
9,2
de
12,5 CV
a 2.900 rpm, 3x400/ 700
V, 50Hz.
-
Calderín de 20 litros a 10 Kg/cm
2
.
-
Colector DN50 con válvulas.
-
Caudalimetro 2” rango 33 m
3
/h.
Prestaciones de las bombas
Bombas principales
-
Caudal 2 x 12,0 m
3
/h
-
Altura 70 m.c.a.
-
P
. UNE sobrecarga (140, 70) Q=16,8 m
3
/h
H=52,2 m.c.a
Bomba Jockey
-
Caudal 1,8 m
3
/h
-
Altura 75 m.c.a.
Caudal = 12 m
3
/ h / H. manométrica = 60 - 65 - 70 m.c.a.
Depósito de superficie o soterrado de 12 m
3
realizado en poliéster reforzado con fibra
de vidrio, con grupo de bombeo incorporado con las siguientes características:
-
Depósito fabricado en poliéster reforzado con fibra de vidrio.
-
Sistema hidráulico y válvulas marcadas.
-
Desagües canalizados a un solo punto.
-
Habitáculo climatizado con temperatura no inferior a 4°C (Aerotermo).
-
Salidas del depósito:
• Impulsión embridada DN65 PN16.
• Llenado embridada DN40 PN16.
• Desagüe embridada DN80 PN16.
• Boca de hombre.
• Boca de hombre para habitáculo de grupo de bombeo (modelo soterrado).
-
Habitáculo destinado al grupo protegido con rociadores.
-
Ventilación en habitáculo destinado al grupo de presión.
Para otro tipo de
configuraciones
¡Consultar!

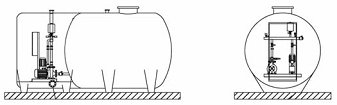

Depósito en
superficie

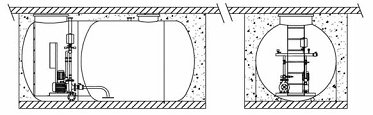

Depósito
soterrado
Normas para soterrar
el Fire Tank Compact:
Solicitar información en
marketing@ebara.es
